Name: Blue Aspirations Drijvende Lidar Met Ecosysteem Monritong Sensor
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1500000 USD
Availability: InStock
Rating: 4.6 (167 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Gegevensoverdracht: 3G/4G/WIFI/satelliet

Stroomvoorziening: Zonnepaneel, windturbine, batterij, brandstofcel.

Productnaam: Drijvende Lidar met ecosysteemmonritong sensor

Grootte: 5*5*9m

Type: Buie

Gewicht: 14TON

Markeren:

blauwe aspiraties zwevende lidar

Floating Lidar sensor

Monritong-sensor voor het ecosysteem

Basis informatie

Plaats van herkomst: China

Merknaam: Blue Aspirations

Certificering: OWA Stage 2

Modelnummer: BA-FLS-NX5

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: 3 containers

Levertijd: 2-3month

Betalingscondities: T/T

Levering vermogen: 3 eenheden om de 2 maanden Zonder voorafgaande validatie.

Galerij

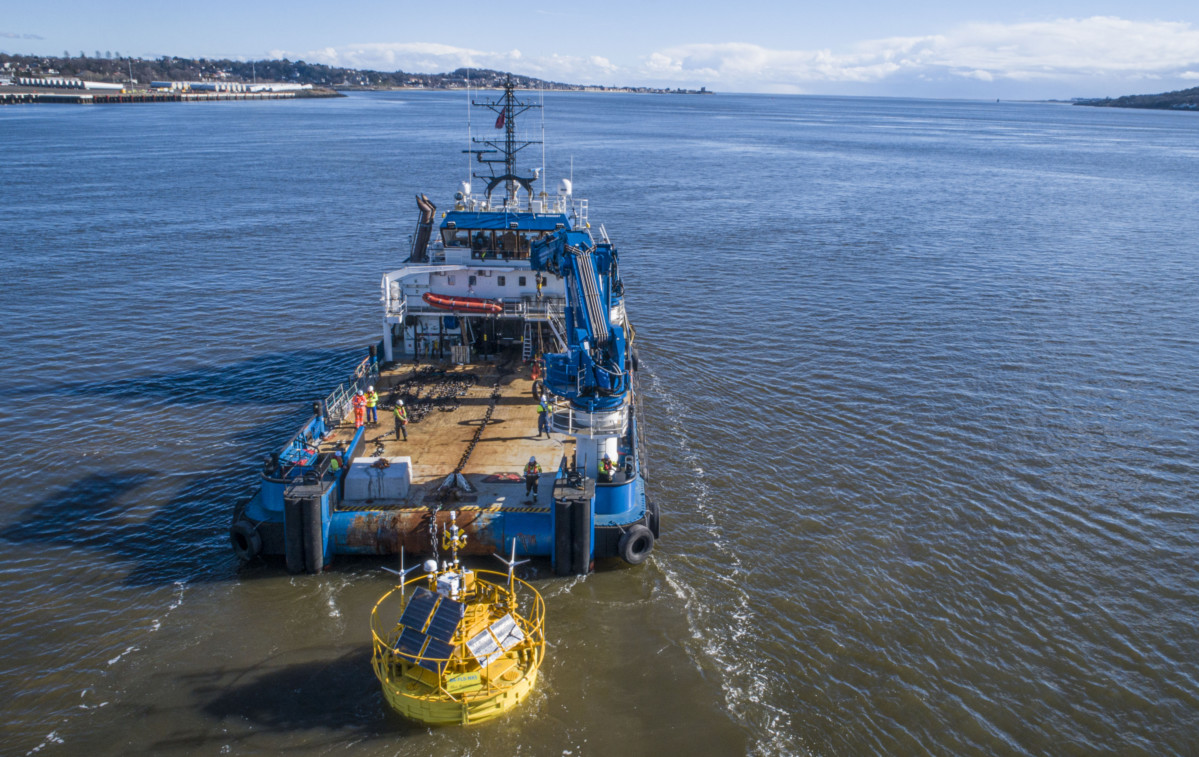

Blue Aspirations Drijvende Lidar Met Ecosysteem Monritong Sensor

Productomschrijving

Drijvende Lidar met ecosysteemmonritong sensor

1Drijvend platform.

Het drijvende platform bestaat uit 4 schuimblokken die in PE-inleg zijn geplaatst. rotatievorming, en hun modulaire structuur maakt het mogelijk om het zwevende Lidar-systeem gemakkelijk te ontmantelen voor het laden Dit bespaart tijd en kosten voor binnenlands en internationaal vervoer.

2. Technische details

*Modules*	*Detail*
Buie	-De diameter: 5m. - Hoogte: 9m. - Gewicht: 14,5 ton - Netto drijfvermogen: 10,5 t - Structuur: meerdere kasten - Materiaal: PE, koolstofstaal, roestvrij staal
Verbindingssysteem	-Waterdiepte: > 5 m - Anker: cementblok en/of anker voor het ankeren - Aanleg: aanleg op één punt - Verstelbaar voor specifieke eisen van de locatie, met inbegrip van diepte van het water -Meerdere mooring systemen zijn ook beschikbaar
Controlesysteem	- industriële PLC - of de ingebouwde controller van BA.
LiDAR's	- LiDAR's:Dual LiDAR(standaard) (Windcube offshore versie; ZX 300M, Movelaser B300M)
Stroomvoorziening	- Batterijcapaciteit: in totaal 60 kWh in meerdere groepen; -Windturbines: 2 × 350 W; - Zonnepanelen: 1600W, meerdere groepen; - Brandstofcellen: 2x110W met 224L brandstof (optioneel)
Navigatiesysteem	-AIS × 1 -Radarreflector × 2 - IALA-compatibele navigatielamp1 × 1 Ondersteuning van dubbel navigatielicht, maar moet voldoen aan de vereisten van de lokale overheid
Positioneringssysteem	- Richtingen: 0-360° - Richtingsnauwkeurigheid: 0,09° (2m basislijn) -Positie-nauwkeurigheid: 0,5 m (horizontaal, SBAS-modus)
Bewegingssensoren	- GNSS-INS-sensor × 2 of GNSS-INS-sensor × 1 en MRU-sensor × 1
Communicatiesystemen	-SAT-modules: Iridium SBD×1, andere breedband-SAT-gegevensmodules (facultatief); - Mobiele netwerken: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; lokale Ethernet-verbinding
Gegevensverwerving	-Dual Industrial PC's - Interfaces: seriële × 6, Ethernet × 2
Hydrologische sensoren (facultatief)	-Doppler-stroomsensor. -Golfsensor en waterdiepte sensor - Zoutgehalte en temperatuur sensor

3Monitoring van ecosystemen

Met de toenemende frequentie van menselijke activiteiten in de oceaan wordt het beschermen van zeedieren steeds belangrijker.Ons drijvende LiDAR-systeem kan worden uitgerust met een relevante recorder voor de bewaking van zeevogels/vleesmuizen en zoogdieren.

- A.Vogels Monitoring met akoestische opnemer

Er zijn veel manieren om vogels in het wild te monitoren, SONG METER SM4 akoestische recorder is een bewezen industrie standaard wild audio opname apparatuur,speciaal ontworpen om geluidsopnames van vogels en andere stemdieren in het wild van hoge kwaliteit te maken.

Deze vogel akoestische recorder biedt hoogwaardige opnames met maximale detectie en trouw.De SM4 is voorzien van twee ingebouwde microfoons van de tweede generatie die hoge kwaliteit opnames maken van vogels en vocale dierenDe geruisarme microfoons hebben een superieure signaal-ruisverhouding zodat je meer geluiden van wilde dieren vastlegt die voor je belangrijk zijn.En het apparaat is vrij licht en klein voor installatie op het drijvende LiDAR systeem.

Specificaties

Registratie technologie	Twee-kanaals, 16-bits PCM.wav-bestanden of gecomprimeerde.w4v-bestanden
Bandbreedte van opname	20 Hz - 48 kHz
Proefpercentages	De recorder ondersteunt de volgende steekproefsnelheden in monsters per seconde op één of twee kanalen: 8000, 12000, 16000, 22050, 24000, 32000, 44100, 48000, 96000
Ingebouwde microfoons	L Richtingskenmerken: Omni-directional l Gevoeligheid: -35 dB +/- 4 dB bij 1 kHz (0 dB=1 V/Pa) Signal/ruisverhouding: 80 dB typisch bij 1 kHz (1 Pa, A gewogen netwerk) l Maximaal geluidsniveau: 122 dB SPL type.
Omhulsel Milieubescherming	Volledig weerbestendig
Werktemperatuur	-4°F tot +185°F of -20°C tot 85°C

- A.Batmonitoring met ultrasone recorder

SONG METER SM4BAT FS ultrasoon recorder is de toonaangevende vleermuis detector en recorder.

Specificaties

Registratie technologie	enkelkanaal SM4BAT FS: 16-bits PCM.wav bestanden of gecomprimeerde.w4v bestanden SM4BAT ZC: Zero-Crossing
Proefpercentages	"Full-spectrum", enkelkanaal; 192 kHz, 256 kHz, 384 kHz, 500 kHz
Omhulsel Milieubescherming	Volledig weerbestendig
Werktemperatuur	-4° tot 185° F / -20° C tot 85° C

- A.Bewaking van zeezoogdierenmet onderwater akoestisch opvangapparaat

Onze drijvende LiDAR kan worden uitgerust met een onderwater akoestisch verzamelapparaat, digitale Hyd TP-1. Het is ontworpen voor realtime streaming van digitale gegevens voor remote opslag, verwerking,en/of visualisatieDit apparaat beschikt over interne verwerkingsmogelijkheden die het mogelijk maken om resultaten zoals spectrale analyse te streamen.De TP-1-hydrofoon is ideaal voor integratie in bewakingsboeien of reeds bestaande systemen, of het kan rechtstreeks aan een computer worden gekoppeld.

Kenmerken

Deze digitale hydrofone is voorzien van een voorversterker gecombineerd met een programmeerbare gainversterker (PGA) met 7 verschillende gains,voor een gemakkelijke aanpassing van de algehele gevoeligheid aan de verwachte inkomende signalenHet apparaat is uitgerust met een analoge-digitale converter met een breed scala aan selecteerbare bemonsteringssnelheden tot 312500 monsters per seconde bij 24 bits.De TP-1 is een op telemetrie gebaseerde hydrofon met een 10/100 MBit/s ethernet interface, die een directe verbinding met een computer of met een bekabeld of draadloos netwerk mogelijk maakt voor realtime data-streaming naar een client die de akoestische gegevens kan verwerken voor opslag, verwerking,en/of visualisatieEen stroom/ethernetkabel voor stroomvoorziening en tweerichtingscommunicatie kan worden geleverd.

De TP-1-digitale hydrofone heeft interne verwerkingsmogelijkheden, waarbij op FFT gebaseerde gegevensanalyse kan worden uitgevoerd.

De resultaten kunnen via een seriële verbinding met lage snelheid beschikbaar worden gesteld.

Het heeft verschillende configuraties, waaronder selecteerbare bemonsteringsfrequenties, programmeerbare gevoeligheid en akoestische gegevens

verwerkingswijzen.

Specificaties

Frequentie van de steekproef	36.367.878.1, 119.8180.2, 156.3, 312,5 ksps (kan worden geselecteerd)
Resolutie van de steekproef	24 bits
Gebruikbare akoestische band	1 Hz tot 150 kHz
Ontvang gevoeligheid.	-165 tot en met -129 dB re 1 V/uPa bij 80 kHz (1x toename)
Programmabele versterker	1x, 2x, 4x, 8x, 16x, 32x, 64x
Invoergeluidsdrukniveau	Tot 200 dB re 1 uPa
Stroomvoorziening	12 tot 24 VDC
Operatiediepte	tot 100 m
Afmetingen van de behuizing	60 x 310 mm (diameter x lengte)
Materiaal van de zaak	Delrin.
Gewicht	0.5 kg (in water), 1 kg (in lucht)
Operatietemperatuurbereik	0 °C tot 40 °C

4Weerstand tegen tyfoon

Ondanks de risico's van het bouwen en exploiteren van windparken op plaatsen die gevoelig zijn voor slecht weer, worden veel van de offshore windparken van China in risicovolle gebieden ontwikkeld.Toch kunnen tyfoons en andere extreme gebeurtenissen zonder de juiste voorbereiding formidabele uitdagingen vormen voor wind- en oceaanmetingscampagnesAls marktleider in China is het zwevende Lidar-systeem van Blue Aspirations ontworpen om precies aan deze uitdagingen te voldoen.brandstofcellen om de energie van zonnepanelen en windturbines aan te vullenVoor extra bescherming bevat de romp ook een groot tegengewicht en restdrijving die het risico op omkeren of zinken vermindert.Echt robuuste weerstand tegen tyfoon kan alleen komen van een stevig structurele ontwerp, redundant systeemontwerp en zorgvuldige operationele ondersteuning.

CHABA TYFUN CASE STUDY

Op 1 juli 2022 passeerde de tyfoon Chaba een potentiële locatie voor offshore windparkontwikkeling in de Zuid-Chinese Zee.De site was in het midden van een windmetingscampagne met behulp van een industriestandaard ZX 300M Lidar geïntegreerd in een Blue Aspirations FLiDAR.

De tyfoon Chaba kwam uit het zuiden en reed enkele dagen naar het noordwesten voordat hij land raakte in de provincie Guangdong.maximale windstoten van 170 km/uOndanks deze extreme omstandigheden bleef onze eenheid effectief werken.100% beschikbaarheid van gegevens voor alle meethoogtenDit is de derde keer dat dit zwevende Lidar-systeem zonder problemen functioneerde in tijfoonomstandigheden.

5. Samenvatting van de validatie

Wij willen in dit document een samenvatting opnemen van de verslagen van onze cliënten of van door onze cliënten aangewezen derden die onze beweringen inzake de nauwkeurigheid en beschikbaarheid van gegevens ondersteunen.

Hieronder vindt u een samenvatting van de belangrijkste resultaten.

Klant

Projectnaam

Buie enLiDARModel

Referentie

Uitgever van het verslag

Tijd

Belangrijkste bevindingen

Blauwe aspiraties

Carbon Trust

OWA Roadmap Fase 2 Verificatie (Dundee, Schotland)

BA-FLS-NX5,

ZX 300M x 1;

Windcube offshore V2 x1

Offshore

Met Mast

Inch Cap

Oldbaum Services uit het VK

(certificator van een derde partij).

DNV zal het eindverslag herzien

2023.3 - 2023.9

Voorlopig beoordelingsverslag van fase 2 voor Windcube:

Duur: 77 dagen;Systemenbeschikbaarheid: 100%

Gegevensbeschikbaarheid: > 99,2% voor alle meethoogten

Gegevensnauwkeurigheid ((Windsnelheid):

> 2 m/s: R²> 0.991, helling: 0,995 ~ 1.001

4~16 m/s: R²> 0.985, helling: 0,988 ~ 1.001

Gegevensnauwkeurigheid ((Windrichting):

91m: R²> 0.998, helling: 1.003,

101m: R²> 0.998, helling: 1.003,

111m:R²> 0.998, helling: 1.003,

China Drie kloven

Yangjiang,

Guangdong

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Blauw

Eenspiracties

2021

Duur: 2 maanden;Systemenbeschikbaarheid: 100%

Gegevensbeschikbaarheid: > 99,98% voor alle meethoogten

Gegevensnauwkeurigheid ((Windsnelheid):

> 2 m/s: R²> 0.9959, helling: 0,9964 ~ 1.0096

4~16 m/s: R²> 0.9921, helling: 0,9986 ~ 1.0122

Gegevensnauwkeurigheid ((Windrichting):

50 m: R2 >0.9987, helling: 1.0125, Offset:-1.9075

100 m: R2 >0.9986, helling: 1.0198, Offset:-1.4955

China Drie kloven

Yangjiang,

Guangdong

BA-FLS-NX5,

Molas B300M

Offshore

Met Mast

Shanghai

Instituut

2022

Duur: 2 maanden;Systemenbeschikbaarheid: 100%

Gegevensbeschikbaarheid: > 98,5% voor alle meethoogten

De gegevens zijn nauwkeurig(Windsnelheid):

> 2 m/s: R2 > 0.99, helling: 1,00~1.01

4~16 m/s: R2 > 0.99, helling: 1,00~1.02

De gegevens zijn nauwkeurig(Windrichting):

R2 > 0.97, helling: 1.03, Offset: -1.3

Blauwe aspiraties

Prototype

de validatie,

Zhoushan, nabij de kust

BA-FLS-2.4,

ZX 300M

Vaste ZX

300M

DNVGL

2019

Duur:1 maand;Systemenbeschikbaarheid: 100%

Gegevensbeschikbaarheid: >97% voor alle meethoogten

De gegevens zijn nauwkeurig(Windsnelheid):

> 2 m/s: R2 > 0.994, helling: 0,994 ~ 1.003

De gegevens zijn nauwkeurig(Windrichting):

R2 > 0.999, helling: 0,998-1.002,

Offset: -0,83 ~ 0.04

Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Huarun

2020

Duur:1 maand;Systemenbeschikbaarheid:100%

Gegevensbeschikbaarheid: > 96,24% voor alle meethoogten met uitzondering van 120 m (noot: 91,31%, meerdere mistige dagen)

De gegevens zijn nauwkeurig(Windsnelheid):

> 2 m/s: R2 > 0.9918, helling: 0,9889 ~ 1.0283

4~16 m/s: R2 > 0.9851, helling: 0,9851~0.9938

De gegevens zijn nauwkeurig(Windrichting):

R2 > 0.9981, helling: 0,9826~0.9961, Offset: -0,758 ~ 1.4559

Shanghai

Instituut

Nanhui,

Shanghai

BA-FLS-NX5,

ZX 300M

Vastgesteld

platform

ZX 300

Blauw

Ambities

2020

Duur: 2 maanden;Systemenbeschikbaarheid: 100%

Gegevensbeschikbaarheid:> 99,7% voor alle meethoogten

De gegevens zijn nauwkeurig(Windsnelheid > 2 m/s en 4~16 m/s): R2 > 0.97, helling: 0,98 ~ 1.02

Opmerking: het platform LiDAR heeft een fataal probleem met de windrichting dus windrichting wordt niet vergeleken

Kracht

China

Shantou

BA4.1S,

ZX 300M

2020

Duur: 2 maanden;Systemenbeschikbaarheid: 100%

Gegevensbeschikbaarheid: > 99,0% voor alle meethoogten
