Name: Meteorologische drijvende LiDAR-hydrologische monitoringsboeien voor navigatiegidsen
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1300000 USD
Availability: InStock
Rating: 4.8 (196 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Markeren:

Meteorologische boei

Buie voor navigatiegids

Hydrologische bewakingsboei

Basis informatie

Plaats van herkomst: China

Merknaam: Blue Aspirations

Certificering: OWA Stage 2

Modelnummer: BA-FLS-NX5

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: 3 Standaardvat

Levertijd: 2-3month

Betalingscondities: T/T

Levering vermogen: 3 Unnits/maand Zonder voorafgaande validatie.

Galerij

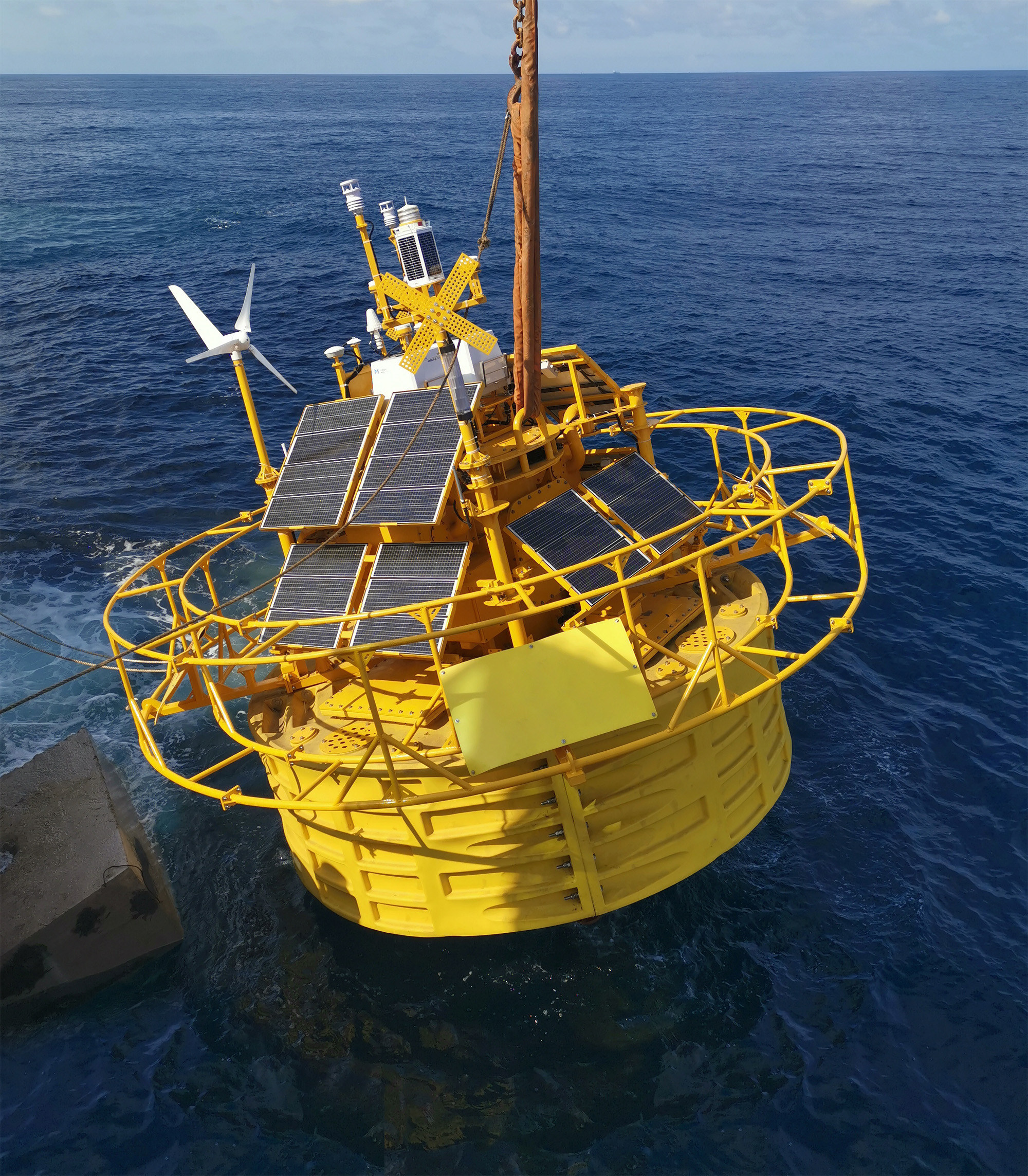

Meteorologische drijvende LiDAR-hydrologische monitoringsboeien voor navigatiegidsen

Productomschrijving

Drijvende LiDAR-hydrologische boei

1Drijvend platform.

Het drijvende platform bestaat uit 4 schuimblokken die in PE-inleg zijn geplaatst. rotatievorming, en hun modulaire structuur maakt het mogelijk om het zwevende Lidar-systeem gemakkelijk te ontmantelen voor het laden Dit bespaart tijd en kosten voor binnenlands en internationaal vervoer.

2. Ontwerpprincipes

Betrouwbaarheid is het belangrijkste kenmerk van elk drijvend Lidar-systeem en is een kernbeginsel van de ontwerpfilosofie van Blue Aspirations.Met behulp van de expertise van ons team op het gebied van ontwerpprincipes uit de telecommunicatie-industrieHet commerciële model werd ook iteratief ontworpen met behulp van simulaties om storingpaden te modelleren en afzonderlijke storingpunten te elimineren.Belangrijke voorbeelden van hoe deze principes in het drijvende Lidar-systeem zijn verwerkt zijn::

ten minste twee verzamelbronnen voor wind- en bewegingsgegevens;
minimaal twee van elke data-opname-sensorverbinding;
twee servers die zijn geconfigureerd om elkaar naadloos af te wisselen in geval van downtime van de server;
De in punt 1 bedoelde maatregelen zijn in overeenstemming met de in de bijlage bij Verordening (EU) nr. 525/2014 bedoelde maatregelen.
batterijbanken die zijn geïnstalleerd in afzonderlijke kasten met een automatisch schakelcircuit dat is ontworpen om belasting over te dragen in geval van een enkele storing van de batterijbank;
een datacommunicatie-subsysteem met ten minste twee kanalen van up-link en down-link bij afwezigheid van 2/3/4G; en
Backupbron voor richtings- en bewegingsmetingen om de levering van hoogwaardige gegevens te behouden, zelfs in geval van aanzienlijke schade aan de masten, antennes,primaire GNSS-INS- en kompassensoren.

Meteorologische drijvende LiDAR-hydrologische monitoringsboeien voor navigatiegidsen 1

3Bewegingscompensatie

Aangezien de beweging van de boei invloed heeft op de LiDAR-windrichtings- en windsnelheidsmetingen, is het Blue Aspirations-systeem uitgerust met een bewegingssensor voor het verkrijgen van hoge resolutie pitch- en rollgegevens.en koers- en DGPS-sensoren om nauwkeurige koersinformatie te verkrijgenOns gepatenteerde algoritme gebruikt vervolgens een projectiemethode om de LiDAR-windsnelheidsgegevens te corrigeren naar het juiste horizontale vlak.Door de LiDAR-installatiehoek te berekenen die verschoven is van de koerssensor, kan het systeem eveneens de verzamelde windrichtingsgegevens omzetten in de juiste hoek.

3. Technische details

*Modules*	*Detail*
Buie	-De diameter: 5m. - Hoogte: 9m. - Gewicht: 14,5 ton - Netto drijfvermogen: 10,5 t - Structuur: meerdere kasten - Materiaal: PE, koolstofstaal, roestvrij staal
Verbindingssysteem	-Waterdiepte: > 5 m - Anker: cementblok en/of anker voor het ankeren - Aanleg: aanleg op één punt - Verstelbaar voor specifieke eisen van de locatie, met inbegrip van diepte van het water -Meerdere mooring systemen zijn ook beschikbaar
Controlesysteem	- industriële PLC - of de ingebouwde controller van BA.
LiDAR's	- LiDAR's:Dual LiDAR(standaard) (Windcube offshore versie; ZX 300M, Movelaser B300M)
Stroomvoorziening	- Batterijcapaciteit: in totaal 60 kWh in meerdere groepen; -Windturbines: 2 × 350 W; - Zonnepanelen: 1600W, meerdere groepen; - Brandstofcellen: 2x110W met 224L brandstof (optioneel)
Navigatiesysteem	-AIS × 1 -Radarreflector × 2 - IALA-compatibele navigatielamp1 × 1 Ondersteuning van dubbel navigatielicht, maar moet voldoen aan de vereisten van de lokale overheid
Positioneringssysteem	- Richtingen: 0-360° - Richtingsnauwkeurigheid: 0,09° (2m basislijn) -Positie-nauwkeurigheid: 0,5 m (horizontaal, SBAS-modus)
Bewegingssensoren	- GNSS-INS-sensor × 2 of GNSS-INS-sensor × 1 en MRU-sensor × 1
Communicatiesystemen	-SAT-modules: Iridium SBD×1, andere breedband-SAT-gegevensmodules (facultatief); - Mobiele netwerken: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; lokale Ethernet-verbinding
Gegevensverwerving	-Dual Industrial PC's - Interfaces: seriële × 6, Ethernet × 2
Hydrologische sensoren (facultatief)	-Doppler-stroomsensor. -Golfsensor en waterdiepte sensor - Zoutgehalte en temperatuur sensor

5. Samenvatting van de validatie

Wij willen in dit document een samenvatting opnemen van de verslagen van onze cliënten of van door onze cliënten aangewezen derden die onze beweringen inzake de nauwkeurigheid en beschikbaarheid van gegevens ondersteunen.

Hieronder vindt u een samenvatting van de belangrijkste resultaten.

Klant

Projectnaam

Buie enLiDARModel

Referentie

Uitgever van het verslag

Tijd

Belangrijkste bevindingen

Blauwe aspiraties

Carbon Trust

OWA Roadmap Fase 2 Verificatie (Dundee, Schotland)

BA-FLS-NX5,

ZX 300M x 1;

Windcube offshore V2 x1

Offshore

Met Mast

Inch Cap

Oldbaum Services uit het VK

(certificator van een derde partij).

DNV zal het eindverslag herzien

2023.3 - 2023.9

Voorlopig beoordelingsverslag van fase 2 voor Windcube:

Duur: 77 dagen;Systemenbeschikbaarheid: 100%

Gegevensbeschikbaarheid: > 99,2% voor alle meethoogten

Gegevensnauwkeurigheid ((Windsnelheid):

> 2 m/s: R²> 0.991, helling: 0,995 ~ 1.001

4~16 m/s: R²> 0.985, helling: 0,988 ~ 1.001

Gegevensnauwkeurigheid ((Windrichting):

91m: R²> 0.998, helling: 1.003,

101m: R²> 0.998, helling: 1.003,

111m:R²> 0.998, helling: 1.003,

China Drie kloven

Yangjiang,

Guangdong

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Blauw

Eenspiracties

2021

Duur: 2 maanden;Systemenbeschikbaarheid: 100%

Gegevensbeschikbaarheid: > 99,98% voor alle meethoogten

Gegevensnauwkeurigheid ((Windsnelheid):

> 2 m/s: R²> 0.9959, helling: 0,9964 ~ 1.0096

4~16 m/s: R²> 0.9921, helling: 0,9986 ~ 1.0122

Gegevensnauwkeurigheid ((Windrichting):

50 m: R2 >0.9987, helling: 1.0125, Offset:-1.9075

100 m: R2 >0.9986, helling: 1.0198, Offset:-1.4955

China Drie kloven

Yangjiang,

Guangdong

BA-FLS-NX5,

Molas B300M

Offshore

Met Mast

Shanghai

Instituut

2022

Duur: 2 maanden;Systemenbeschikbaarheid: 100%

Gegevensbeschikbaarheid: > 98,5% voor alle meethoogten

De gegevens zijn nauwkeurig(Windsnelheid):

> 2 m/s: R2 > 0.99, helling: 1,00~1.01

4~16 m/s: R2 > 0.99, helling: 1,00~1.02

De gegevens zijn nauwkeurig(Windrichting):

R2 > 0.97, helling: 1.03, Offset: -1.3

Blauwe aspiraties

Prototype

de validatie,

Zhoushan, nabij de kust

BA-FLS-2.4,

ZX 300M

Vaste ZX

300M

DNVGL

2019

Duur:1 maand;Systemenbeschikbaarheid: 100%

Gegevensbeschikbaarheid: >97% voor alle meethoogten

De gegevens zijn nauwkeurig(Windsnelheid):

> 2 m/s: R2 > 0.994, helling: 0,994 ~ 1.003

De gegevens zijn nauwkeurig(Windrichting):

R2 > 0.999, helling: 0,998-1.002,

Offset: -0,83 ~ 0.04

Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Huarun

2020

Duur:1 maand;Systemenbeschikbaarheid:100%

Gegevensbeschikbaarheid: > 96,24% voor alle meethoogten met uitzondering van 120 m (noot: 91,31%, meerdere mistige dagen)

De gegevens zijn nauwkeurig(Windsnelheid):

> 2 m/s: R2 > 0.9918, helling: 0,9889 ~ 1.0283

4~16 m/s: R2 > 0.9851, helling: 0,9851~0.9938

De gegevens zijn nauwkeurig(Windrichting):

R2 > 0.9981, helling: 0,9826~0.9961, Offset: -0,758 ~ 1.4559

Shanghai

Instituut

Nanhui,

Shanghai

BA-FLS-NX5,

ZX 300M

Vastgesteld

platform

ZX 300

Blauw

Ambities

2020

Duur: 2 maanden;Systemenbeschikbaarheid: 100%

Gegevensbeschikbaarheid:> 99,7% voor alle meethoogten

De gegevens zijn nauwkeurig(Windsnelheid > 2 m/s en 4~16 m/s): R2 > 0.97, helling: 0,98 ~ 1.02

Opmerking: het platform LiDAR heeft een fataal probleem met de windrichting dus windrichting wordt niet vergeleken

Kracht

China

Shantou

BA4.1S,

ZX 300M

2020

Duur: 2 maanden;Systemenbeschikbaarheid: 100%

Gegevensbeschikbaarheid: > 99,0% voor alle meethoogten
