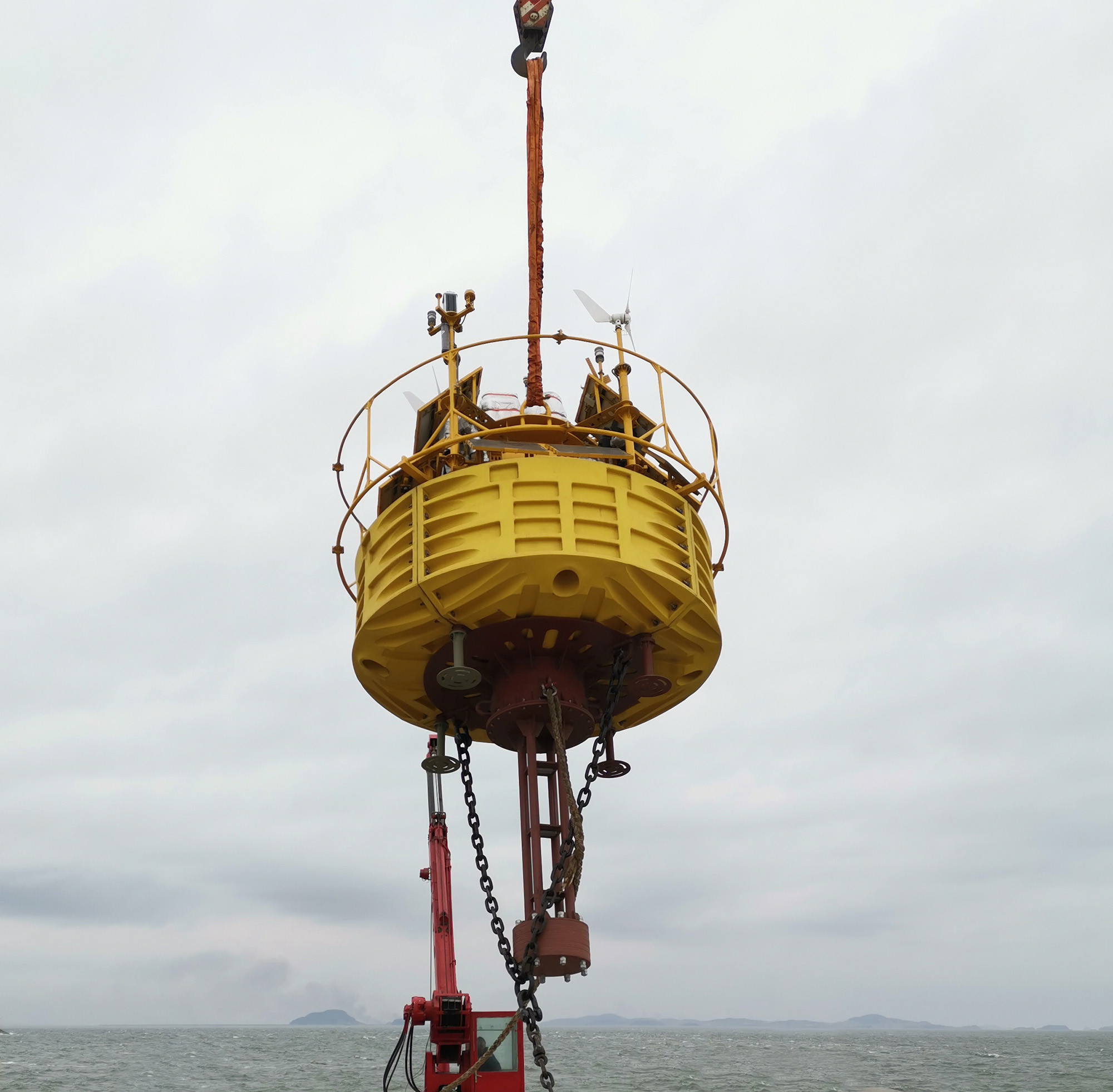

Buie voor het meten van wind en golven op zee

5Gegevensmonitoring, -verwerving en -controle

A. TOEZICHT

Het zwevende LiDAR-systeem van Blue Aspirations is uitgerust voor systeemstatus op afstand, gegevensgezondheid en camerabewaking.

Systeemstatusbewaking volgt elke twee uur de volgende parameters:

· systeemspanning;

· batterij voltage;

· status van de voeding;

· luikstatus;

· lekkagestatus;

· GPS-locatie;En

· offset-afstand

Gegevensgezondheidsmonitoring houdt elke twee uur de volgende parameters bij:

· status van bewegingsgegevens;

· positionering en richtingsstatus;

· LiDAR-gegevensstatus;En

· gegevensstatus van het weerstation.

Camerabewaking omvat onder meer foto's en video's. Als er breedband satellietcommunicatie of een mobiel netwerk aanwezig is, kunnen deze ook binnen enkele seconden worden gedownload.

B.ACQUISITIEEN TRANSMISSIE

Het systeem slaat de verkregen gegevens op op de SSD-schijven van zijn redundante IPC (“industriële PC”) servers.Het voert dagelijks automatisch bewegingscorrectie uit en slaat gecorrigeerde gegevens van 1 seconde en gemiddelde gegevens van 10 minuten op.Als er een breedbandcommunicatiesignaal beschikbaar is (bijvoorbeeld een 3G/4G-netwerk), uploadt het systeem zowel gegevens met hoge resolutie (LOS-gegevens en windgegevens van 1 seconde) als gegevens over een gemiddelde van 10 minuten.Anders worden slechts 10 minuten gemiddelde gegevens geüpload naar onshore-servers via smalbandige satelliet-SBD-modules.Onshore-servers kunnen ook door de klant ter beschikking worden gesteld.

Bovendien kan Blue Aspirations hoogfrequente bewegingsgegevens, LiDAR LOS-gegevens en golfspectrumgegevens leveren om toekomstige naverwerking mogelijk te maken naarmate de technologie voor zwevende LiDAR-gegevensverwerking evolueert.

Overzicht van gegevensverzameling en -overdracht

Verzending en levering

Lokale kopie

Het systeem is uitgerust met dubbele Wi-Fi-routers (die zowel 2.4G- als 5G-banden ondersteunen) waarvan de stroomvoorziening wordt geregeld via dubbele SAT-verbindingen.Met Wi-Fi-verbinding en authenticatie kunnen beheerders via (S)FTP alle gegevens van de beide IPC-servers in de boei downloaden.

Upload gegevens over een gemiddelde periode van 10 minuten naar de onshore-server

Als er geen mobiel netwerk aanwezig is, worden de gegevens over een periode van 10 minuten automatisch dagelijks geüpload naar onshore-servers via dual SAT SBD of een SAT-breedbandzender.Anders wordt voor het uploaden een mobiel netwerk gebruikt.

Upload gegevens met hoge resolutie naar de onshore-server

Als er een mobiel netwerk beschikbaar is of een SAT-breedbandzender is uitgerust (optioneel), kunnen de sensorgegevens met hoge resolutie (inclusief LiDAR) via rsync of SFTP naar onshore-servers worden geüpload.

Levering aan klant

Er zijn verschillende opties beschikbaar voor automatische en veilige levering van gegevens aan de klant.E-mailbezorging met gecodeerde bijlagen of automatisch uploaden van SFTP-bestanden hebben de voorkeur.De dataleveringsdienst wordt door Blue Aspirations zelf onderhouden zonder enige 3^rdbetrokkenheid van partijen.

Lokale server

Het is mogelijk dat clients hun lokale server opzetten, de gegevens kunnen alleen naar de lokale server worden verzonden om de gegevens veilig te houden.

C. OPSLAG EN TOEGANGSCONTROLE

Het subsysteem voor gegevensopslag houdt altijd redundante kopieën bij (zowel lokaal op het zwevende LiDAR-systeem als op onshore-servers) om onverwacht gegevensverlies te voorkomen.Het gegevensbestand is ook gecomprimeerd met wachtwoordbeveiliging in 7z- of zip-formaten.Dit wachtwoord is alleen bekend bij een geautoriseerde medewerker(s) van Blue Aspirations en haar opdrachtgever.

Het zwevende LiDAR-systeem bevat twee IPC-servers.Ruwe bewegingsgegevens, LiDAR-gegevens en gegevens van andere sensoren worden gesynchroniseerd op de SSD-schijven van beide servers.Toegangscontrole is ingeschakeld in het IPC-besturingssysteem van het systeem en alleen geautoriseerde technici krijgen toegang.

Nadat de gegevens naar onshore servers zijn geüpload, worden deze gecomprimeerd en gecodeerd (opnieuw wordt de toegang alleen beperkt tot geautoriseerde medewerker(s) van Blue Aspirations).Er wordt een back-up van de gegevens gemaakt op de server.

Blue Aspirations zal cloudservers gebruiken in het lokale land van de site of op basis van verzoeken van klanten om onshore gegevensopslag.

D. RAPPORTAGEFORMAAT

Blue Aspirations levert doorgaans dagelijks gegevens aan klanten in een Excel-bestand met één kolom voor elke gemeten parameter.We voegen een rapport toe met een samenvatting van de windgegevens en andere parameters van elke maand, inclusief opmerkingen over het gedrag van het zwevende LiDAR-systeem, het weer, de beschikbaarheid, enz., indien van toepassing.Voorbeeldgegevens en

maandelijkse rapportageformaten zijn hieronder opgenomen.Daarnaast verzorgen wij klantspecifieke databestanden en maandrapportages.

2Energie systeem

Het drijvende LiDAR-systeem van Blue Aspirations is uitgerust met de volgende voedingssystemen:

l Batterijbanken: 4 groepen, totaal 60 kWh;

lWindturbines: 2×350W

lZonnepanelen: 1600W, meerdere groepen

l Brandstofcellen: 2 x 110 W, 8 tanks brandstof, totaal 248 kWh

Systeemvermogenanalyse

Stroomanalyse in het project van OWA STAGE 2 Verificatie in Dundee, Schotland( 6 maanden)

Uit de tabellen kunnen we zien dat het totale systeemverbruik (dagelijks) van de drijvende LiDAR kan worden gedekt door de energie die wordt opgewekt door zonnepanelen en windturbines, zelfs als beide LiDAR's zijn ingeschakeld.

Ons voedingssysteem is voldoende om het zwevende LiDAR-systeem te ondersteunen met een dubbel LiDAR-systeem (Hot standby).We maken ook gebruik van een energievoorspellingssysteem om de opbrengst van windturbines en zonnepanelen aan boord te voorspellen en om strategieën voor energieverbruik beter te plannen.

De onderstaande grafiek toont een typisch systeemspanningsprofiel.We houden het systeem continu ruim boven het spanningsveiligheidsniveau van 24,5 V.
