Name: FLS Floating LiDAR-systeem Dual LiDAR
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 100 USD
Availability: InStock
Rating: 5 (104 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Materiaal: LLDPE, staal, aluminium

Diameter: 5 m

Hoogte: 9m

Gewicht: 14.5T

Totaal drijfvermogen: 25T

LiDAR: Windcube offshore, Molas B300M, ZX300m

Markeren:

Floating Dual LiDAR

Floating LiDAR System Dual

FLS Floating LiDAR-systemen

Basis informatie

Plaats van herkomst: China

Merknaam: Blue Aspirations

Certificering: Carbon Trust OWA Stage 2

Modelnummer: BA-FLS-NX5

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: 2 of 3 containers

Levertijd: 2 maanden

Betalingscondities: T/T

Levering vermogen: 4 eenheden per 2 maanden zonder voorafgaande validatie

Galerij

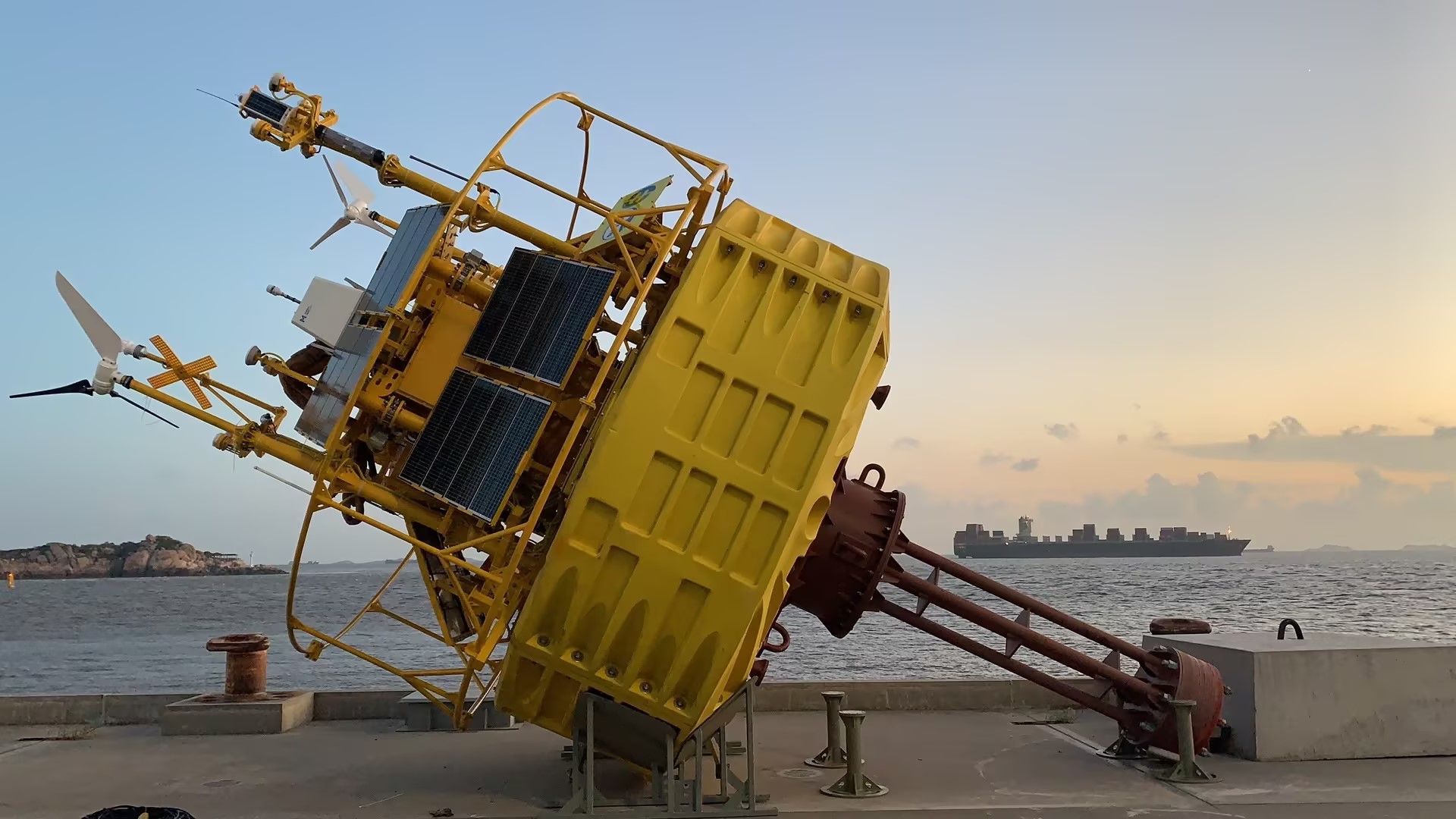

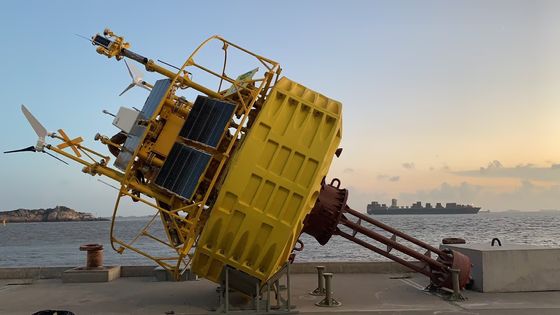

FLS Floating LiDAR-systeem Dual LiDAR

Productomschrijving

Floating LiDAR System, Floating LiDAR System, Dual LiDARDual LiDAR

Volgende generatie offshore-metingen

Floating LiDAR System, Dual LiDAR

Snelle, nauwkeurige en betrouwbare technologie voor data-gedreven offshore windontwikkeling.

FLS Floating LiDAR-systeem Dual LiDAR 0

Onze missie

Blue Aspirations is opgericht om de wereldwijde invoering van hernieuwbare energie te versnellen door de kracht van data te benutten.en een team met meer dan een decennium ervaring in de hernieuwbare energie, werken we samen met klanten die onze passie voor duurzaamheid en onze ambitie delen om de uitdagingen van de volgende eeuw aan te gaan.

Ontwerpprincipes

Betrouwbaarheid is het belangrijkste kenmerk van elk drijvend lidar systeem en is een kernbeginsel van de ontwerpfilosofie van Blue Aspirations.Met behulp van de expertise van ons team op het gebied van ontwerpprincipes uit de telecommunicatie-industrieHet commerciële model werd ook iteratief ontworpen met behulp van simulaties om storingpaden te modelleren en één punt van storing te elimineren.Belangrijke voorbeelden van hoe deze principes in het drijvende Lidar-systeem zijn verwerkt zijn::

ten minste twee verzamelbronnen voor wind- en bewegingsgegevens;
minimaal twee van elke data-opname-sensorverbinding;
twee servers die zijn geconfigureerd om elkaar naadloos af te wisselen in geval van downtime van de server;
De in punt 1 bedoelde maatregelen zijn in overeenstemming met de in de bijlage bij Verordening (EU) nr. 525/2014 bedoelde maatregelen.
batterijbanken die zijn geïnstalleerd in afzonderlijke kasten met een automatisch schakelcircuit dat is ontworpen om belasting over te dragen in geval van een enkele storing van de batterijbank;
een datacommunicatie-subsysteem met ten minste twee kanalen van up-link en down-link bij afwezigheid van 2/3/4G; en
Backupbron voor richtings- en bewegingsmetingen om de levering van hoogwaardige gegevens te behouden, zelfs in geval van aanzienlijke schade aan de masten, antennes,primaire GNSS-INS- en kompassensoren.

Motiecompensatie

Aangezien de beweging van de boei invloed heeft op de LiDAR-windrichtings- en windsnelheidsmetingen, is het Blue Aspirations-systeem uitgerust met een bewegingssensor voor het verkrijgen van hoge resolutie pitch- en rollgegevens.en koers- en DGPS-sensoren om nauwkeurige koersinformatie te verkrijgenOns gepatenteerde algoritme gebruikt vervolgens een projectiemethode om de LiDAR-windsnelheidsgegevens te corrigeren naar het juiste horizontale vlak.Door de LiDAR-installatiehoek te berekenen die verschoven is van de koerssensor, kan het systeem eveneens de verzamelde windrichtingsgegevens omzetten in de juiste hoek.

Technische details

*Modules*	*Detail*
Buie	-De diameter: 5m. - Hoogte: 9m. - Gewicht: 14 ton - Netto-drijfvermogen: 10 t - Structuur: meerdere kasten - Materiaal: PE, koolstofstaal, roestvrij staal
Verbindingssysteem⁽¹⁾	-Waterdiepte: > 5 m - Verankering: cementverankering 12 t en/of verankering met een hoog vasthoudingsvermogen - Verankering: éénpuntsverankering met DIN5683-II-keten - verstelbaar voor specifieke eisen van de locatie, met inbegrip van grotere waterdiepte -Meerdere mooring systemen zijn ook beschikbaar
Controlesysteem	- industriële PLC - of de ingebouwde controller van BA.
LiDAR's	- LiDAR's:Dual LiDAR(standaard); - ZX 300M, Windcube offshore versie, Molas 300M
Stroomvoorziening	- Batterijcapaciteit: in totaal 60 kWh in meerdere groepen; - Windturbines: 2 × 350 W - Zonnepanelen: 1600W, meerdere groepen
Navigatiesysteem	-AIS × 1 -Radarreflector × 2 - IALA-compatibele navigatielamp1 × 1 Ondersteuning van dubbel navigatielicht, maar moet voldoen aan de vereisten van de lokale overheid
Positioneringssysteem	- Richtingen: 0-360° - Richtingsnauwkeurigheid: 0,09° (2m basislijn) -Positie-nauwkeurigheid: 0,5 m (horizontaal, SBAS-modus)
Bewegingssensoren	- GNSS-INS-sensor × 2 of GNSS-INS-sensor × 1 en MRU-sensor × 1
Communicatiesystemen	-SAT-modules: Iridium SBD×1,andere breedband-SAT-gegevensmodules (facultatief); - Mobiele netwerken: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; lokale Ethernet-verbinding
Gegevensverwerving	-Dual Industrial PC's - Interfaces: seriële × 6, Ethernet × 2
Hydrologische sensoren	-Doppler-stroomsensor. -Golfsensor en waterdiepte sensor - Zoutgehalte en temperatuur sensor

LiDARS-specificatie

1	Meetparameters
1.1	Metinghoogte (bereik)	30m ¥ 300m
1.2	Meetschaal	12
1.3	Meersbereik van de windsnelheid	0m/s 75m/s
1.4	nauwkeurigheid van de windsnelheidsmeting	0.1m/s
1.5	Meesbereik van de windrichting	0° 360°
1.6	Meerwaarde van de windrichting	1°
1.7	Gegevensopslagcapaciteit	> 5 jaar
1.8	Gegevensoverdracht	Satelliet, 4G, wifi.
2	Werkomstandigheden
2.1	Stroomvoorziening	24V gelijkstroom,90~270V wisselstroom
2.2	Energieverbruik	60 W
2.3	Werkvochtigheidsbereik	0 tot en met 100%
2.4	Werktemperatuurbereik	-40 °C ~ 50 °C
2.5	Beschermingsniveau	IP67
2.6	Oogveiligheid	Klasse 1M ((EN60825-1)
3	Certificaat	DNV-GL/DTU/WINDGUARD/ETL/CE/

FLS Floating LiDAR-systeem Dual LiDAR 1

Markeringen, navigatiehulpmiddelen, positionerings- en alarmsystemen

Blue Aspirations' zwevend LiDAR-systeem is uitgerust met:

• gele zeepent;

· Geel X-kruis;

• gele lichtbakens met een pulsfrequentie die specifiek is voor een boei van een oceaangegevensverzamelsysteem;

· Automatisch identificatiesysteem;

· radarreflector; en

· Alle aanvullende merken en navigatiehulpmiddelen zoals vereist door de lokale voorschriften.

Hieronder vindt u een typische configuratie, maar elk systeem is aangepast aan de lokale vereisten.

Navigatielichten

Bereik: 5 NM

Kruis

label:
